玄武岩纤维筋_山西诚鑫达矿山设备有限公司

玄武岩纤维复合筋的公称直径范围为 3 mm～50 mm，一般规格的公称直径为3 mm、 6 mm、 7 mm、 8 mm、10 mm、 12 mm、 13 mm、 14 mm、 15 mm、 16 mm、 18 mm、 20 mm和25 mm等规格。

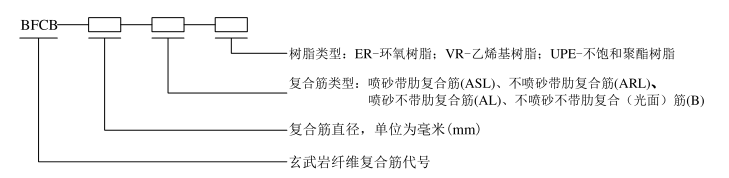

公称直径为 10 mm 的表面喷砂带肋的环氧树脂玄武岩纤维复合筋的型号为 BFCB－10－ASL－ER

外观

1、玄武岩纤维复合筋的肋形状宜为连续螺纹（左旋或右旋）形式，杆体表面质地应均匀、无气泡、无裂纹及其它缺陷，其螺纹牙距应整齐，无损伤。

2、喷砂复合筋，轴向无砂区不得大于 20 cm，径向无砂区不得大于 1/3，每延米无砂区不超过 3处。

玄武岩纤维复合筋公称尺寸及允许偏差

玄武岩纤维复合筋的基本物理力学性能

物理性能
密度g/cm³		1.9～2.1
抗拉弹性模量Gpa		46.7～47.5
抗拉强度 Mpa		≥1000
抗压强度Mpa		≥500
屈服强度 Mpa		≥600
弯曲强度Mpa		≥1000
弹性模量Gpa		≥48
与混凝土间粘结强度 Mpa		＞30
耐碱性%		≥85
断裂伸长率%		＞1.8
热膨胀系数（×10-6 /℃）	纵向	9～12
	横向	21～22
巴氏硬度 HBa		≥65
磁化率 4π ×10-8 SI		≤5×10-7
1、耐碱性：是指经 100℃的 Ca(OH)2 饱和溶液浸泡4h后单丝断裂强度保留率； 2、磁化率标准： 4π ×10-8SI（1×10-5CGSM）； 3、蠕变：持续载荷不高于短期载荷的 60%时，纤维筋不会发生蠕变断裂现象； 4、成型与弯曲：弯曲成型后的强度仍能达到极限强度的 40% 。

玄武岩纤维复合筋强度等级划分

强度等级	拉伸强度标准值fs* MPa	拉伸强度极限值fs MPa
BF75	750	750≤fs<850
BF85	850	850≤fs<950
BF95	950	950≤fs<1050
BF105	1050	1050≤fs<1150
BF115	1150	1150≤fs<1250
BF125	1250	1250≤fs<1350
BF135	1350	fs≥1350
1、玄武岩纤维复合筋拉伸强度检测是在拉伸荷载情况下，检测绘制玄武岩纤维复合筋在断裂前特定的应力-应变曲线关系。 2、对于公路工程中混凝土构件用玄武岩纤维复合筋的拉伸强度不应低于750 Mpa。 3、制造企业应标明玄武岩纤维复合筋的强度等级。

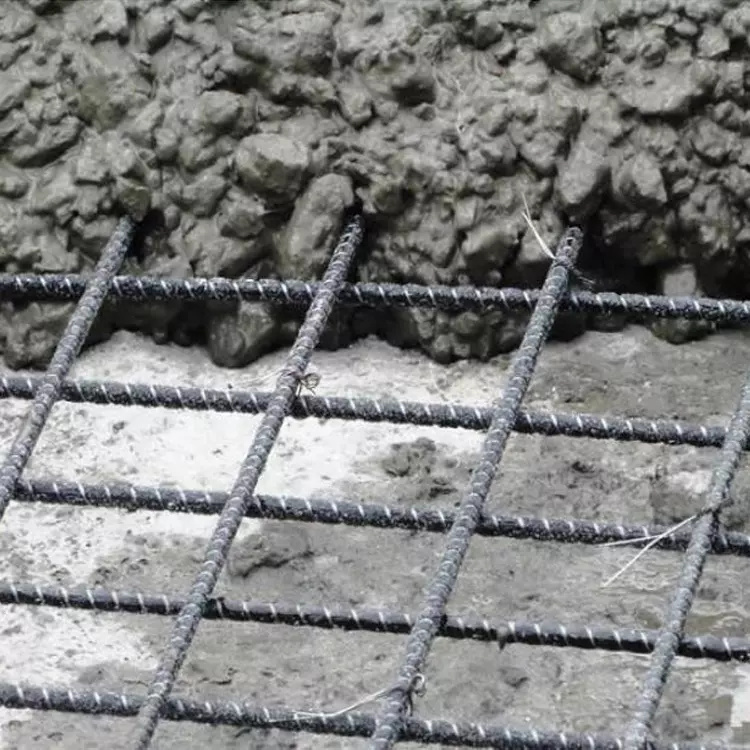

玄武岩纤维复合筋可以明显延长腐蚀环境中的水泥混凝土结构寿命，与传统钢筋混凝土结构相比具有优异的力学、物理及化学性能。

1、比重轻，为普通钢筋的1/4左右；

2、拉伸强度高，约为普通钢筋的3-4倍；

3、耐酸耐碱、绝缘绝磁、透波性能好，不屏蔽、耐侯性好；

解决北方高寒地区、南方潮湿地区和酸碱环境恶劣的地区桥梁、路面钢筋混凝土结构的耐腐蚀性问题、寿命问题（是其他任何材料所不可比拟的）

4、热膨胀系数与混凝土相近，两者间不会产生大的温度应力，显著减少早期裂缝；

5、运输方便、可设计性好、施工效率高；

6、提高使用寿命、降低维护费用；

7、相比钢筋损耗量减少6%。

8、可预制标准弯形及其他形状。

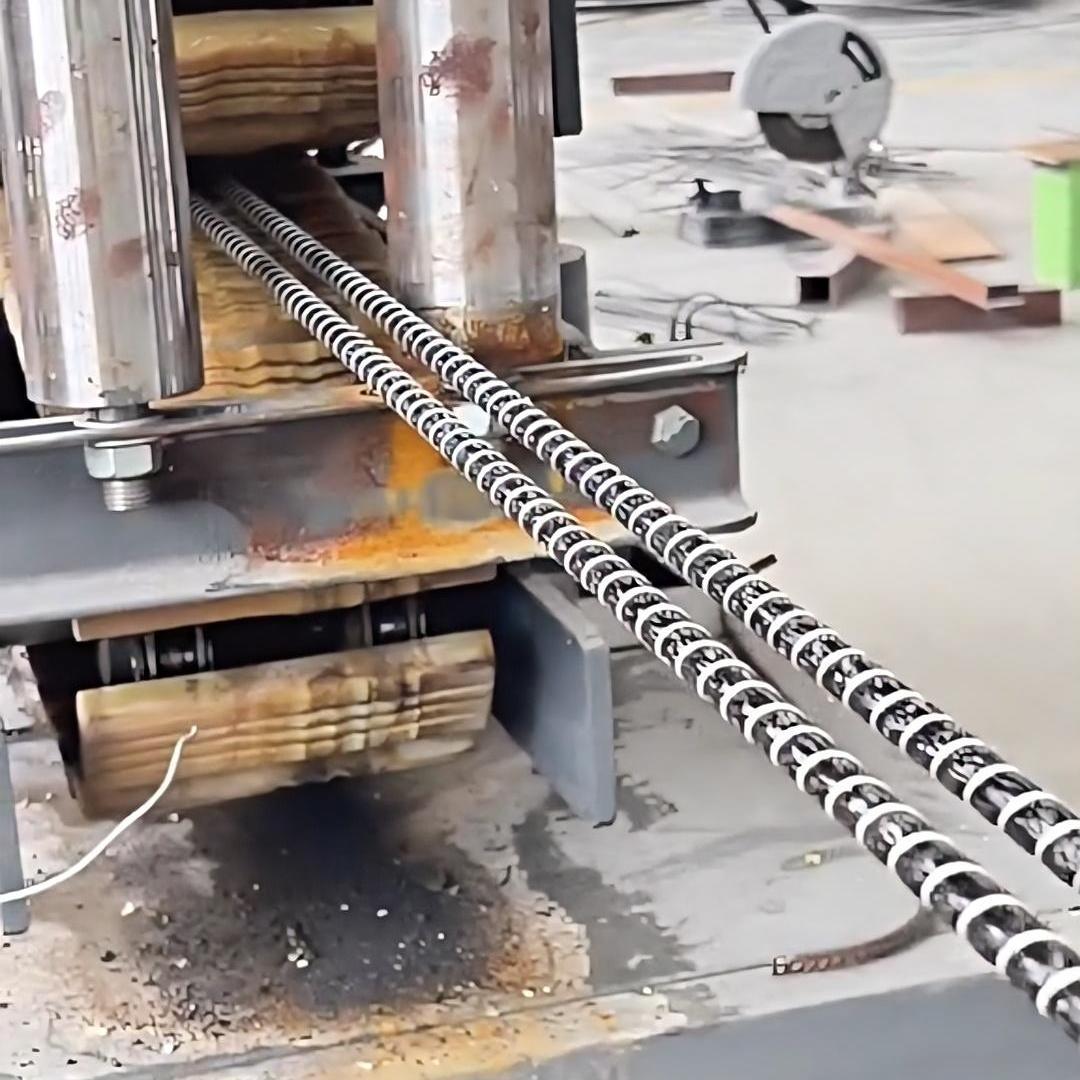

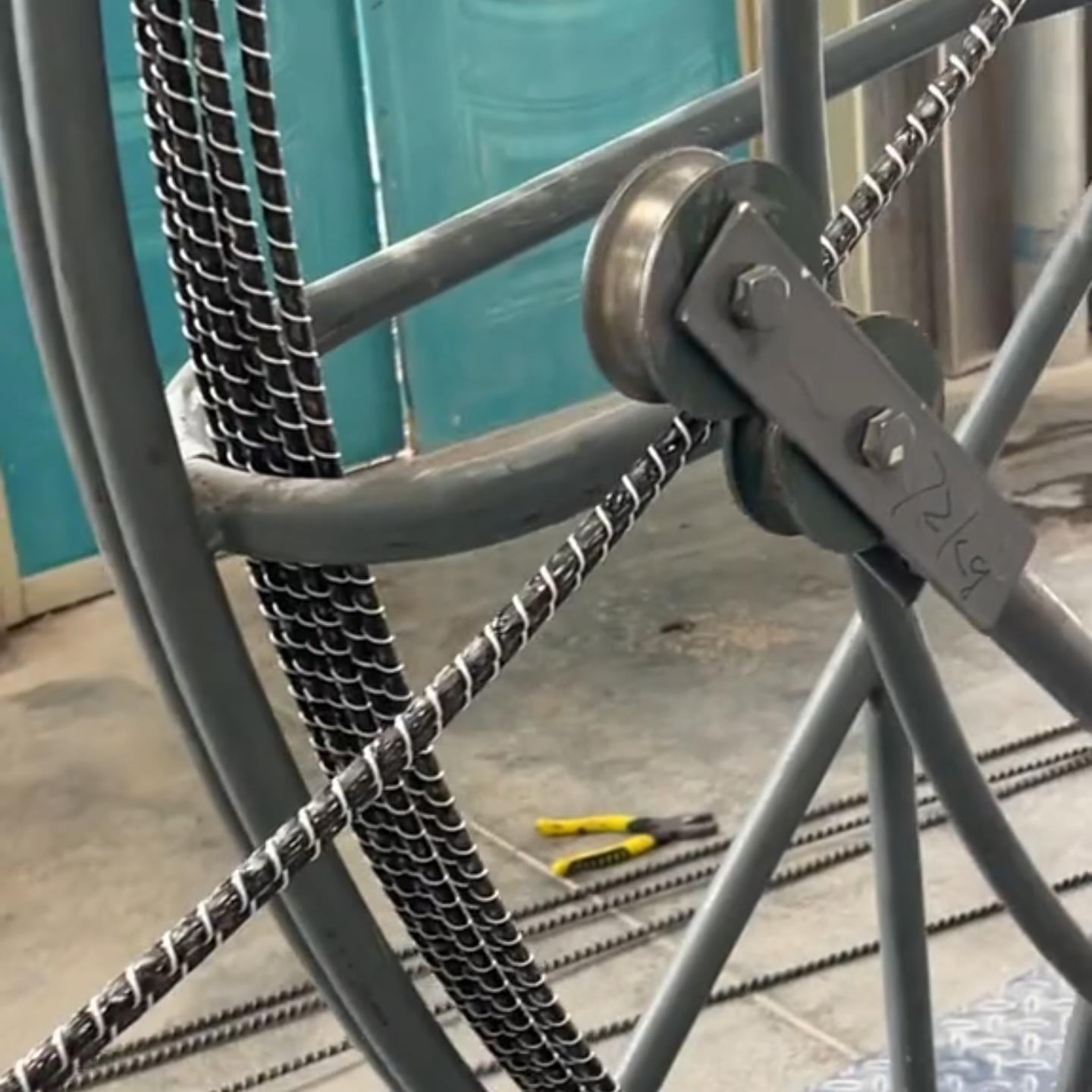

玄武岩纤维复合筋是一种纤维增强型建筑材料，并且被运送到施工现场进行使用，在施工过程中要在一定程度内尽可能减少对玄武岩纤维复合筋的损伤，在搬运，储存和安装过程中应注意。玄武岩纤维复合筋表面很容易受到损伤，其表面的擦损会直接降低它与混凝土的握裹力。下面推荐的操作方法能最小程度的减少对筋材的损害：

1、若保存时间较长，应将玄武岩纤维复合筋遮蔽并置于干燥处；玄武岩纤维复合筋防止雨淋，并避免阳光直射。

2、严禁与化工腐蚀物品一起堆放；自生产之日起，储存期为 18 个月。

3、操作过程中应该带上工作手套，避免操作人员被裸露的纤维和锋利的筋材边缘弄伤。

4、玄武岩纤维复合筋不能直接的放在地上，其应放置在托盘上以保持清洁，并方便操作，不能在地上拖动玄武岩纤维复合筋，否则将影响其与混凝土的握裹力。

5、玄武岩纤维复合筋不宜承受撞击力，应避免锤子及锋利工具的重击，应避免将带有锋利边刃的沉重物体直接放在玄武岩纤维复合筋上。

6、如果需要切割的话，应该使用高转速的电锯或无齿锯来进行切割，不能使用剪刀进行剪裁。

7、运输车辆以及堆放处应有防雨、防潮设施，装卸车时不应损伤包装和碰撞
